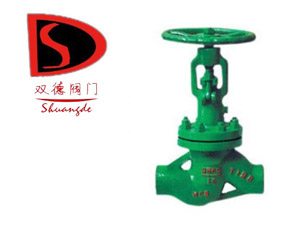

NKJ61H真空焊接截止閥概述；
1.本真空截止閥按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空可靠。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
NKJ61H真空焊接截止閥主要結構和特點；
1.真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。
2.密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。
3.結構簡單，緊湊，檢修方便，使用壽命長。
4.閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。
5.本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。
6.該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.
NKJ61H真空焊接截止閥主要性能規范
|
產品類型
Product type
|
殼體強度試驗/MPa
Sheli strangth test
|
上密封試驗/MPa
Back seal test
|
密封試驗/MPa
Seal test
|
適用介質
Applicable
medium
|
適用溫度/℃
Applicable
temperature
|
|
NKJ61H-40
|
6.O
|
4.4
|
4.4
|
水、蒸汽、空氣
Water、Steam、Air
|
≤425
|
|
NKJ61H-64
|
96
|
7.O
|
7.O
|
|
NKJ61H-100
|
15.O
|
11.0
|
11.O
|
|
NKJ61Y-40l
|
6.O
|
4.4
|
4.4
|
水、蒸汽、空氣
Water、Steam、Air
|
≤550
|
|
NKJ61Y-64l
|
9.6
|
7.0
|
7.O
|
|
NKJ61Y-1OOI
|
15.O
|
11.O
|
11.O
|
NKJ61H真空焊接截止閥主要零件材料 Material for Main Parts
|
零件名稱
Part name
|
閥體、閥蓋 Body Bonnet
|
閥桿
Valve Stem
|
閥瓣 Disc
|
密封面
Sealing face
|
閥桿螺母
Yokenut
|
填料
Packing
|
緊固件
Fasteher
|
|
NKJ61H-C型
|
25或WCB
|
鉻不銹鋼
Crstain
mless
teel
|
鉻不銹鋼
Crstain
mless
steel
|
H：合金鋼
H：alloy steel
|
鋁青銅
AI
bronze
|
膨脹復合石墨
Expanding
compound
graphlte
|
優質碳鋼
High-grade
carbon
steel
|
|
NKJ61Y-l型
|
鉻鉬鋼
Cr.Mo steel
|
20CrlM01vA 或38CrMoAlA
|
12CrlMo 1VA
|
Y：硬質合金
Y:oarbide alloy
|
鉻鉬鋼
Cr.Mo steel
|
NKJ61H真空焊接截止閥主要尺寸及重量Maindimensions and weight
|
|
|
·
|
公稱通徑
DN/mm
Nominal
diameter
|
公稱壓力
PN/MPa
Nominal
pressure
|
NKJ61H真空焊接截止閥 主要外形尺寸和連接尺寸/mm
Main extemal and connectingd mensions
|
|
L
|
H
|
D
|
D0
|
D1
|
L1
|
α
|
W
|
|
1O
|
4.0
|
130
|
245
|
36
|
11
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
16
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
21
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
26
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
285
|
48
|
34
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
40
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
365
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
66
|
-
|
-
|
37o30'
|
300
|
|
80
|
31O
|
430
|
95
|
78
|
-
|
-
|
37o30'
|
300
|
|
100
|
350
|
470
|
117
|
1OO
|
-
|
-
|
37o30'
|
350
|
|
125
|
400
|
500
|
143
|
126
|
-
|
-
|
37o30'
|
350
|
|
150
|
480
|
533
|
167
|
150
|
-
|
-
|
37o30'
|
400
|
|
1O
|
6.4
|
130
|
245
|
36
|
1O
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
15
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
280
|
48
|
33
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
39
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
365
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
65
|
-
|
-
|
37o30'
|
320
|
|
80
|
31O
|
430
|
95
|
76
|
-
|
-
|
37o30'
|
360
|
|
100
|
350
|
470
|
117
|
98
|
-
|
-
|
37o30'
|
400
|
|
125
|
480
|
500
|
143
|
123
|
-
|
-
|
37o30'
|
400
|
|
150
|
480
|
533
|
167
|
148
|
-
|
-
|
37o30'
|
500
|
|
1O
|
10.O
|
130
|
245
|
36
|
1O
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
14
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
285
|
48
|
32
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
38
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
355
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
63
|
-
|
-
|
37o30'
|
320
|
|
80
|
31O
|
430
|
95
|
74
|
-
|
-
|
37o30'
|
360
|
|
1OO
|
350
|
470
|
117
|
97
|
-
|
-
|
37o30'
|
400
|
|
125
|
400
|
500
|
143
|
123
|
-
|
-
|
37o30'
|
400
|
|
150
|
480
|
533
|
167
|
148
|
-
|
-
|
37o30'
|
500
|
|
訂貨須知：
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
